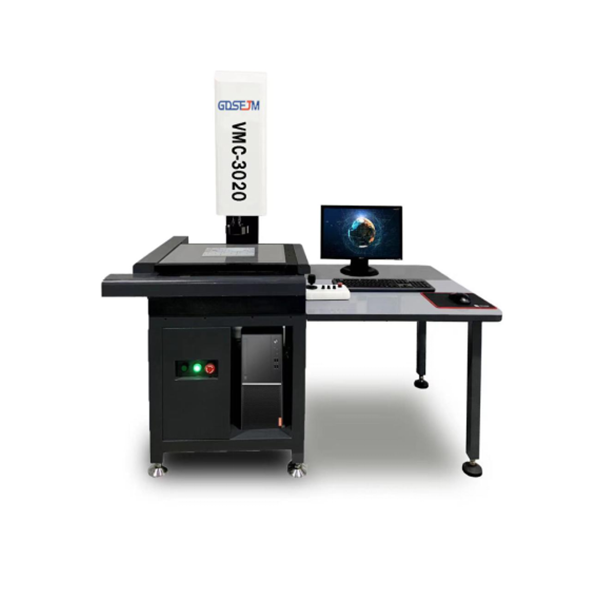

一、儀器工作原理：

全自動影像測量?jī)x工作原理：被測工件（置于工作臺上）由 LED 表面光或輪廓光（在底座內）照明后， 經變焦距物鏡與彩色 CCD 攝影機罩殼內攝取被測零件影像，再通過 S 端子傳送至計算機及顯示器上，軟 件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在 X、Y 方向上移 動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行編程自動幾何運算，完成各種數據自動

測量和數據自動采集工作。

適用

飛機異性零件、軍工小零件、手機零部件、新能源電池、PCB、FPC、液晶面板、模具以及精密五

金的檢測和設計開發。

二、儀器功能：

產品基本幾何元素測量、組合元素測量、幾何元素構造、形位公差評定、逆向工程等，各種報表的輸出,

各種產品的檢測。

三、儀器特點：

1、機臺核心零部件全部采用高端產品，整機經過嚴格，規范的組裝和調試，整機在 24 小時恒溫間內經

300 小時不間斷運行負載測試。

2、 自準直儀校準機臺機身工作臺裝配工藝，保證機器空間測量高精度

3、山東高精密級全大理石工作臺，經過嚴格熱處理時效，長期使用保證基準面不變形，導軌運行精度穩

定。

4、采用山東濟南青“00 ”級花崗石底座、支柱，保證機械系統極高的穩定性。

5、采用高精密直線導軌，保證儀器極高的機械精度。

6、視頻線接頭加壓處理，長期傳輸圖像穩定、無雪花等異常

7、三軸 CNC 控制系統，穩定安全地控制平臺移動。

8、可設置自動測量任務，高效快速完成批量測量。

9、可實現 Z 軸非接觸式影像精確測量和平面度測量。

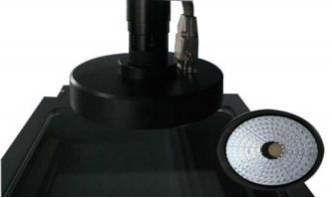

10、4 環 8 區表面環形光和輪廓光均采用連續可調的 LED 冷光源，避免造成被測物體的熱變形，使用壽

命長。

輪廓光     表面環形光

11、平行輪廓光，邊界更清晰，保證測量精度。

非平行輪廓光      平行輪廓光

 12、高分辨率彩色 CCD，RGB 還原性高，高清晰影像效果，白平衡自動調節，高品質畫面；經過特殊處理

光源，在大倍率下圖像照度依然明亮，產品顏色失真小，圖像邊界更清晰。

13、采用四環 8 區表面環形光，控制角度廣，兼容量測零件復雜形狀面積更多，亮度軟件控制，產品的

每一個細微特征都可撲捉。

14、高精度 Z 軸導軌安裝方式，充分保證 Z 軸精度。

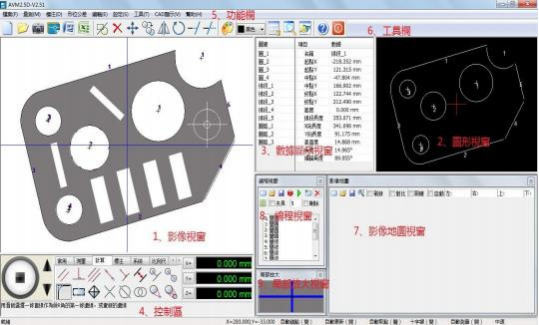

四．軟件特點：

一 ·影像視窗：顯示工件圖像，可用鼠標根據影像位置繪圖、測量。

二、圖形視窗：顯示工作者測量時所畫圖形。

三、資料顯示視窗：顯示測量資料。

四、控制區：測量命令，控制桌面移動、亮度、對比度等輔助操作。

五、功能欄欄：各種命令操作功能。

六、工具列：測量相關操作工具列。

七、影像地圖視窗：可以拍攝工件全貌地圖，同時可以通過該地圖進行桌面定位及圖像對比。

八、程序設計視窗：可以編輯自動測量程序，通過該程序進行自動測量。

九、局部放大視窗：可以局部放大影像視窗的影像。

功能

繪圖功能：可以畫點、畫線、畫圓、畫弧、畫平行線、畫垂直線、畫中分線、畫矩形、畫四邊形等復

雜幾何圖形。

二多點取線、圓、弧功能：可選擇任意多的點畫圖增加測量準確度，還可得出線的真直度和圓的真圓度

等數據。

三、找交點功能：可以自動捕捉線和線、線和圓或弧、圓和圓或弧等任意圖形的交點，方便測量需要。 四、測量功能：可測量線的長度；圓的直徑、半徑；弧的直徑、半徑、掃描角度；點到線的垂直距 離；圓到線的垂直距離； 圓到圓的距離；平行線間距；線排的 Pitch 間距；角度；兩點的線性距

離等尺寸。

五、程序設計自動測量功能：可把上一次測量過程記錄下來形成程序設計檔案，同樣的工件既可以調出 來使用。儀器可以通過程序設計檔案自動測量，降低的軟件操作難度、提高了測量速度，減少人為

誤差。

六、 自動檢測：可以自動檢測工件上的線、圓、弧、角度等幾何圖形，還可以對工件進行邊緣掃描。快

速而準確。

七、十字線繪圖功能：可以用軟件上的十字線結合腳踏板繪圖、測量，降低操作難度，提高學習速度。 八、自動 R 角功能：可以根據工件上的邊線自動作出和兩邊相切的 R 角，增加了測量速度和測量精度。

九、注解功能：可注解所有測量尺寸方便拍照。

十、編輯功能：可以任意移動、復制、旋轉、鏡像、刪除、打斷、延伸所畫圓素，操作方便快捷，配合

編輯功能可測量任意復雜幾何尺寸。

十一、拍照功能：可以隨時抓取工件照片及注解尺寸和所繪的圖形，可打印或發 E-Mail 給他人遠端使

用。

十二、影像銜接：可以把每一次拍照得到的照片銜接成一幅大的圖片，從而得到整個工件的全貌測量圖

片。

十三、影像地圖：可以把每銜接后的整個工件的全貌測量圖片作為地圖使用，鼠標在地圖上點哪里儀器

自動跑到哪里，方便尋找測量位置。

十四、保存 Word 資料功能：可以隨時保存測量資料到 Word 中，得出測量結果的質量檢測報告，測量

資料不用人工抄寫，增加測量速度。

十五、保存 Excel 資料功能：可以隨時保存測量資料到 Excel 中，得出測量結果的質量檢測報告，測

量資料不用人工抄寫， 增加測量速度,同時也可以做 SPC 資料分析。

十六、保存 DXF 檔案功能：可將所畫工件的工程圖保存為 AutoCAD 檔案，可用 AutoCAD 打開生成工件

的工程圖紙。

十七、導入 autoCAD 工程圖檔功能：可以導入標準的 CAD 工程圖和實際工件的影像對比，可以做到不

用測量，就可以知道工件是否合格。適合快速批量檢測。

十八、導入 autoCAD 圖檔自動貼圖功能

十九．導入的 autoCAD 圖檔可自動貼到工件的影像上，不用調整、對齊、擺正等復雜的操作，易學方便

二十、影像比對功能：可以調入標準的工件影像檔，和實際工件影像進行比對。

二一、設置客戶坐標功能：可以任意設置操作者需要的坐標原點及坐標方向，工件不用擺正就可方便測

出所有尺寸，即提高了速度又增加了精度。

二二、保存 10 組比例尺功能：可以保存 10 組測量比例尺，在更改放大倍數時可不用取比例尺直接測量，

大大提高測量速度和降低操作難度。

二三、CAD 全視圖窗口：可以顯示大工件所有繪出的尺寸圖元，可對這些圖元任意放大、縮小、移動、 標注、測等操作，像操作 autoCAD 一樣方便，在大工件測量時可不用來回移動工作臺就可測出所要的尺寸。

二四、十字線自動定位功能：可方便的定位大工件的測量部位，十字線可自動跟蹤工件圖紙，定位快速，解決了大工件不好找準測量位置的問題。

二五、光柵尺補償：可以對機臺進行線性的補償、非線性補償、面補償及垂直度補償?shù)却罅垦a(bǔ)償操作,

提高了機臺精度，使測量更準確。

二六、自動捕捉測量點功能：可以自動捕捉線的中點及端點、圓和弧的圓心等，增加了測量速度和精度。

二七、中文文字標示功能：可以輸入文字標示出問題位置及說明，拍照保存。

二八、公英制自動轉換：可根據需要隨時轉換公制和英制單位。

二九、度和度分秒自動轉換：可根據需要隨時轉換角度單位為度和度分秒表示。

三十、局部放大窗口：可局部放大工件的影像，方便取點，增加取點精度。

三十一、多國語言支持：可以支持中文簡體、繁體、英文三種語言?？呻S時切換，解決了不同語言的 操

作者的語言困擾。

三二、F1 時時幫助功能：可以在任何需要幫助的時候按 F1 鍵調出操作幫助，解決一時的操作

五．技術參數：

六、 安全裝置

1、設備設有急停開關，當發現設備異?；蚓o急事件時，按下急停開關，待故障檢修排除后，機器進行原

點復位后方可繼續運行；

2、設備本體設有良好的接地端子和漏電安全防護裝置；

3、本公司制作的設備，具有設計合理性及使用安全性，采用的電氣元器件、線路等相關材料，符合國家 安全準則及標準，符合國家標準阻燃規定，人員操作方面采用安全防護設計，能夠及時有效保證人員操

作安全，設備本體并粘貼有相關安全標志。

七．隨機附件
