一、產品簡介：

YRMAT系列雙軸光電自準直儀，是一款電子自準直儀結合了電子目鏡技術、高分辨率圖像傳感技術和嵌入式數字圖像處理技術，可同時對X、Y兩個方向的角度進行測量，提供高精度測量有1秒、0.5秒.03秒等精度。具有易便攜、高精度、高穩定性等一系列優點。

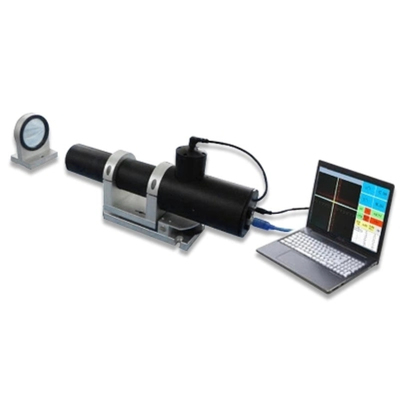

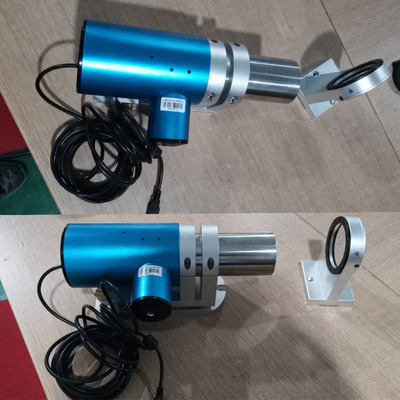

YRMAT系列由電子讀數頭、物鏡管、底座、反光鏡、控制測量軟件等構成。運行于顯示控制器的測量軟件可顯示電子目鏡及測量數據，主機采用USB 2.0連接、采用半導體LED光源使用壽命長，LED具有發光效率高和發熱量小的一系列優點并可將數據保存為Excel兼容格式；系列產品采用了小型化設計技術，為用戶提供了高性價比的角度測量檢測方案。用戶可通過選配其它測量配附件及測量軟件完成動態測量應用，包括對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。

二、產品特點：

☆雙軸X、Y同時測量，方便高效

☆實時電子目鏡技術，避免了人眼瞄準誤差

☆高分辨率光電探測器，確保測量精度

☆長壽命LED燈源系統，經久耐用

☆多種測量軟件以及配件滿足不同測量需要

☆自動計算誤差，自動描述曲線

☆多種精度多種規格可選，適合多種需求

三、典型應用：

☆精密機械安裝定位

☆機械產品直線度、平面度、垂直度、平行度等精度保障

☆精密旋轉臺檢測

☆航空航天光學產品裝配及調整

☆物理及光學實驗室

四、技術參數：

1、規格：YRMAT3028H

2、焦距：300mm

3、通光口徑：60mm

4、光源：半導體光源LED

5、測量距離：0-28M

6、探測器：高分辨率傳感器

7、分辨率：1-0.01″可調

8、視場范圍(X、Y)：2200*1800″

9、儀器精度(中心)：±600″      ±1″

10、數據接口：USB2.0

11、電腦系統要求：要求電腦WIN7或WIN7以上，64位系統；

12、測量系統：研潤自準直儀控制軟件V2.0

13、儀器尺寸：（長*寬*高mm）388*135*125

五、標準配置：

1、主機

2、二維可調底座

3、標準反射鏡

4、標準測量軟件（含直線度模塊）

5、數據線

6、儀器箱

7、合格證，保修卡，說明書

六、選配產品：

1、磁性底座

2、光學直角器

3、激光輔助找像器

4、金屬多面棱體

5、可調橋板（測量平臺的平面度專用）

6、精密三角架

7、平行度/垂直度誤差分析模塊

8、平面度誤差分析模塊

9、轉臺誤差分析模塊

10、筆記本電腦
